TIVITA Tissue — imaging iperspettrale dei tessuti

Cos'è

Un ossimetro tissutale per immagini

Il sistema TIVITA® Tissue è una piattaforma integrata di imaging iperspettrale VIS/NIR che acquisisce, in pochi secondi, gli spettri di assorbimento del tessuto nell'intervallo tra 500 e 1000 nm. Da questi spettri calcola quattro parametri funzionali del tessuto e li restituisce sotto forma di mappe pseudocolore, comportandosi di fatto come un ossimetro tissutale per immagini. È una tecnologia basata sulla spettroscopia, non sull'intelligenza artificiale.

I quattro parametri

Dall'immagine RGB ai quattro parametri, in pochi secondi

Partendo dall'immagine reale a colori (RGB) della lesione, in pochi secondi TIVITA è in grado di estrapolare i quattro parametri funzionali del tessuto, restituiti come mappe pseudocolore. L'immagine RGB è calcolata dagli spettri registrati: simile a una fotografia normale, ma con una colorazione oggettivamente confrontabile.

Ogni parametro viene calcolato in specifiche finestre di lunghezza d'onda dello spettro di assorbimento (500–1000 nm): nel grafico "Point Spectrum" sono evidenziate le bande utilizzate per StO₂, THI, perfusione NIR e TWI. È così che, dalla stessa acquisizione spettrale, TIVITA estrae i quattro parametri.

Immagine RGB reale della lesione — Immagine RGB della lesione

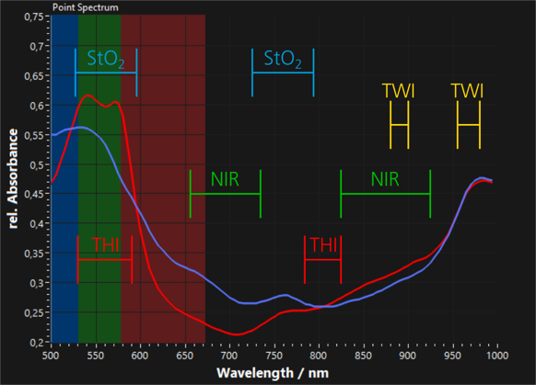

Finestre di lunghezza d'onda per StO2, THI, NIR e TWI sullo spettro di assorbimento — Finestre di lunghezza d'onda associate a ciascun parametro (spettro 500–1000 nm)

StO₂ — Saturazione di ossigeno

Saturazione d'ossigeno dell'emoglobina distribuita nel tessuto. Scala dei colori: rosso = alta ossigenazione, blu = bassa ossigenazione.

Perfusione NIR

Descrive l'ossigenazione degli strati più profondi del tessuto. Scala dei colori: rosso = elevata perfusione, blu = scarsa perfusione.

THI — Indice emoglobinico

Frazione volumetrica relativa e distribuzione percentuale di emoglobina nell'area dell'immagine analizzata. Scala dei colori: rosso = alto contenuto di emoglobina, blu = basso contenuto di emoglobina.

TWI — Indice di contenuto idrico

Distribuzione dell'acqua tissutale (edema) nell'area dell'immagine visualizzata. Scala dei colori: rosso = alto contenuto d'acqua, blu = basso contenuto d'acqua.

Come funziona

Spettroscopia, in tempo reale

L'acquisizione dell'intero set di dati spettroscopici richiede pochi secondi; i risultati sono visualizzati come immagini pseudocolore tramite il software dedicato TIVITA® Suite.

Dall'analisi dell'intero spettro di assorbimento (500–1000 nm) vengono estratte specifiche finestre di lunghezza d'onda, ciascuna correlata a un parametro: StO₂ e THI nella regione del visibile, perfusione NIR e TWI nel vicino infrarosso. È questo principio multispettrale che consente di calcolare i quattro parametri funzionali a partire dalla stessa acquisizione.

Acquisizione non invasivaMisura su aree estese senza contatto né mezzi di contrasto.
Mappe pseudocoloreOssigenazione, THI, perfusione NIR e TWI affiancate all'immagine RGB.
Software TIVITA® SuiteRegistrazione, strumento di documentazione e gestione delle informazioni paziente.
Validato come ossimetro tissutaleDistingue occlusione venosa, arteriosa e riperfusione nel test di occlusione.

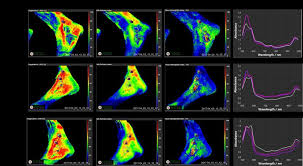

TIVITA tissue image report: mappe parametriche e curve spettroscopiche a confronto

Mappe pseudocolore reali generate dal software TIVITA® Suite (ossigenazione, perfusione NIR, THI). A fianco, la comparativa della curva spettroscopica relativa a ciascun parametro, che evidenzia la differenza tra l'area basale (es. controlaterale sano) e l'area anatomica con la ferita.

Esempio di analisi

Analisi di un singolo parametro: StO₂

Esempio di analisi di un singolo parametro (StO₂): vengono rilevati i valori puntuali in tre punti selezionati dell'area anatomica catturata dalla fotocamera iperspettrale, con il relativo istogramma e le curve di assorbanza.

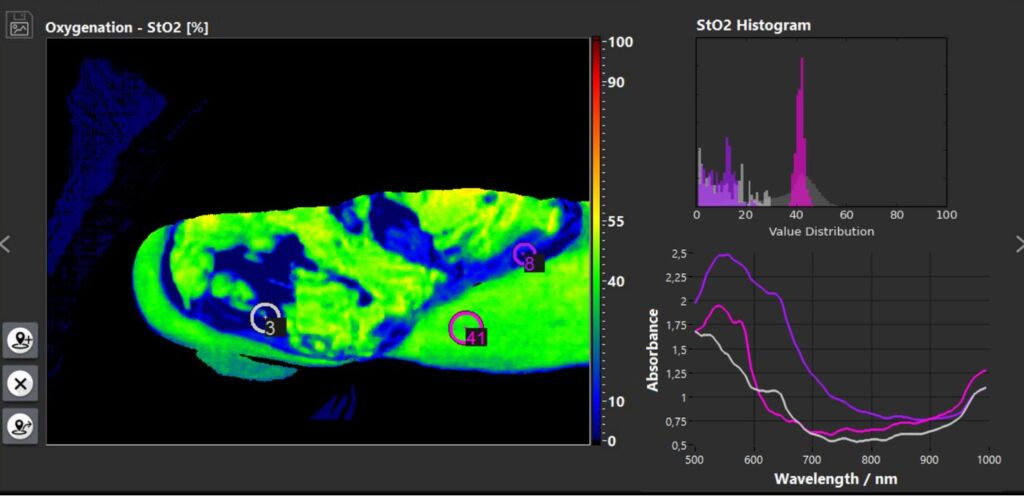

Analisi StO2 con valori puntuali in 3 punti selezionati, istogramma e curve di assorbanza — Analisi del parametro StO₂ con valori puntuali in 3 punti selezionati dell'area catturata.

Dal segnale al dato clinico

Da pO₂ alla saturazione dell'ossigeno

I parametri di ossigenazione del TIVITA sono espressi come saturazione (StO₂). Per correlarli ai valori di pressione parziale di ossigeno (pO₂, mmHg) tipici della misurazione transcutanea, in condizioni standard nel corpo (37 °C e pH = 7,4) è possibile la conversione riportata nella tabella seguente.

pO₂ (mmHg)	% S	pO₂ (mmHg)	% S	pO₂ (mmHg)	% S
1	0,6	34	65,16	80	95,84
2	1,19	36	68,63	85	96,42
4	2,56	38	71,94	90	96,88
6	4,37	40	74,69	95	97,25
8	6,68	42	77,29	100	97,49
10	9,58	44	79,55	110	97,91
12	12,96	46	81,71	120	98,21
14	16,89	48	83,52	130	98,44
16	21,40	50	85,08	140	98,62
18	26,50	52	86,59	150	98,77
20	32,12	54	87,70	175	99,03
22	37,60	56	88,93	200	99,20
24	43,14	58	89,95	225	99,32
26	48,27	60	90,85	250	99,41
28	53,16	65	92,73	300	99,53
30	57,54	70	94,06	400	99,65
32	61,69	75	95,10	500	99,72

Conversione di pO₂ [mmHg] in valori di saturazione del sangue (% S), in condizioni standard (37 °C, pH 7,4). Fonte: whitepaper Transcutaneous oxygen measurement.

Campi d'applicazione

Dove si utilizza

La tecnologia trova impiego negli ambiti in cui la valutazione oggettiva di perfusione e ossigenazione dei tessuti è clinicamente rilevante.

Wound care e vulnologia

Valutazione di ferite e lesioni cutanee croniche con approccio interdisciplinare.

Ustioni

Supporto alla determinazione della profondità dell'ustione.

Chirurgia plastica e dei lembi

Monitoraggio della perfusione dei lembi cutanei trapiantati.

Chirurgia vascolare

Valutazione della perfusione tissutale, anche nel piede diabetico.

Dermatologia

Analisi funzionale dei tessuti cutanei.

Chirurgia generale e viscerale

Disponibile nella variante dedicata TIVITA® Surgery.

Linea prodotti

Configurazioni disponibili

TIVITA® Tissue Camera

Fotocamera iperspettrale VIS/NIR, cavo di connessione e alimentatore, pacchetto software TIVITA® Suite.

Camera con illuminazione e accessori

Aggiunge unità di illuminazione, supporto da scrivania, obiettivo e cavi di alimentazione.

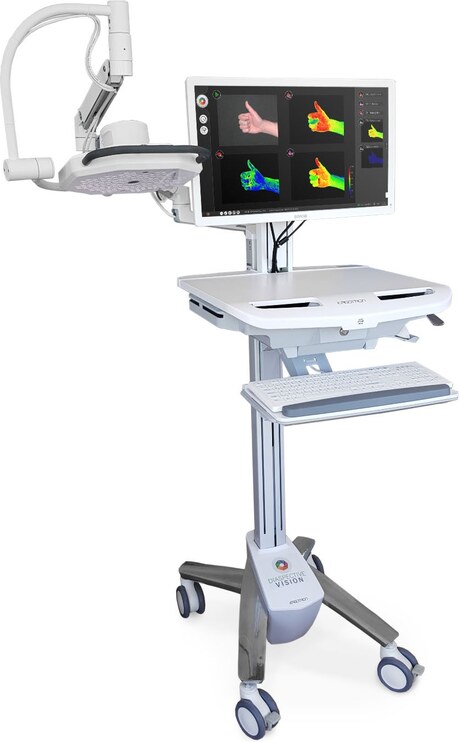

TIVITA® Tissue System (completo)

Configurazione completa con PC-box dedicato, carrello medicale, obiettivo e software.

Sono inoltre disponibili le varianti specialistiche TIVITA® Surgery (chirurgia generale e viscerale) e TIVITA® Wound (diagnostica delle ferite).

In Italia

Posizionamento in corso

TIVITA è in fase di posizionamento presso l'Ospedale di Cattinara (Trieste), con avvio della prova d'uso presso l'ASST Niguarda di Milano.

Distribuzione

Diaspective Vision · Protex Healthcare

TIVITA è prodotto da Diaspective Vision (Germania). Meti Devices ne cura la distribuzione sul territorio italiano nell'ambito della partnership con Protex Healthcare.

Materiali

Documentazione da scaricare

Presentazione, scheda tecnica e whitepaper scientifici di TIVITA® Tissue.

Presentazione TIVITA 2025

Tecnologia, parametri e casi clinici.

PDF · 2,6 MB

Scheda tecnica

Specifiche del sistema e dei parametri.

PDF · 0,7 MB

Whitepaper — ossigenazione transcutanea

Approfondimento scientifico.

PDF · 0,5 MB

Whitepaper — ustioni

Imaging iperspettrale nelle ustioni.

PDF · 1,5 MB

Manuale d'istruzioni disponibile su richiesta.
